新疆磁選機永磁筒組裝
- 標簽:
- 永磁筒式磁選機
- 磁選機
新疆磁選機永磁筒組裝-新疆磁選機永磁筒組裝不吸鐵如何處理,CTB系列永磁筒式磁選機適用于磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等亞鐵磁性物料的濕式磁選,也用于煤、非金屬礦、建材等物料的除鐵作業,以及選煤作業中的磁重介質回收。在重介質選別作業中,為了保證磁鐵礦或硅鐵的最大回收率,需要用第二臺磁選機對第一臺磁選機的尾礦進行再次選別。在這種情況下,可采用特別設計的尾礦再處理雙筒磁選機。它能提高回收率,提高精礦品位,減少尾礦流失,簡化選礦流程,降低成本,提高經濟效益。
一、新疆磁選機永磁筒組裝-新疆磁選機永磁筒組裝不吸鐵如何處理

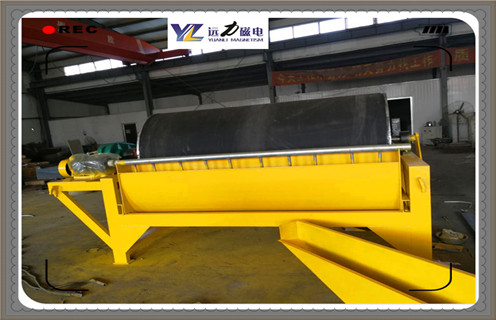

該機主要由永磁滾筒、調整機構、槽體、減速機、電機、進礦箱、精礦箱、機架等部分組成。
⑴永磁滾筒是磁選機的關鍵部件,它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。
⑵圓筒用不銹鋼板卷成,通過端蓋、軸承套、軸承、支撐于軸上,圓筒與磁系的距離不大于4mm。
⑶傳動裝置由擺線針輪減速機、鏈輪、鏈條、傳動軸與筒連接,帶動圓筒旋轉。
⑷槽體是分選礦物的重要部件,礦漿在槽體內流動,使磁性物質與非磁性物質分開。
⑸機架是由型材焊接成的結構件,承擔主機的全部重量,通過地腳螺栓固定在基礎上。
⑹磁系偏角調節裝置用于調節磁系的偏轉角度,旋轉拉桿上的螺母,通過拉桿使軸偏轉,從而使固定在軸上的磁系也隨著偏轉。
⑺進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。
⑻精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
二、新疆磁選機永磁筒組裝-新疆磁選機永磁筒組裝不吸鐵如何處理
所要分離的礦漿通過法蘭進入進礦箱,經給水管初步稀釋后,由泛水管沖刷至永磁滾筒下部,由永磁滾筒旋轉分離為精礦(磁性物質)和尾礦(非磁性物質),精礦由精礦管沖刷入精礦箱內(調整精礦管工作壓力,以沖凈精礦為宜),所選精礦和尾礦分別由下口流出。
