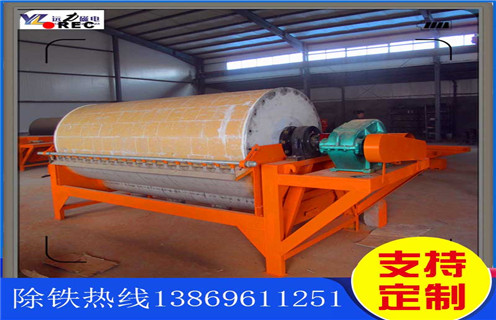

濕式磁選機工作原理圖_ 濕式磁選機工作原理圖一般為多少_磁塊如何排列，CTS、B系列磁選機由機架、永磁圓筒、傳動裝置、給礦箱、槽體等主要部分組成，適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。以下主要介紹河南鼎大機械廠生產的CTC干式磁選機、CTB半逆流磁選機、CTS順流磁選機以及CTN逆流磁選機的工作原理。

一、濕式磁選機工作原理圖_ 濕式磁選機工作原理圖一般為多少_磁塊如何排列

1、CTC干式磁選機：干礦料由料斗直接給入滾筒上部或滾筒的下部，磁性礦粒被磁力吸于滾筒表面，繞滾筒旋轉到磁系邊緣自然卸下。非磁性礦粒因重力和離心力的作用而與磁性產品落入不同的礦斗。磁性產品與非磁性產品中間裝有隔礦板，可根據礦料的選分情況進行調節。

2、CTB半逆流磁選機：磁系在滾筒的下部。礦漿從槽體的下方給入滾筒下部，非磁性礦物移動方向和滾筒的旋轉方向相反，磁性礦物移動方向和滾筒旋轉方向相同。槽體的下部插有噴水管，用來調節選別作業的礦漿濃度，把礦漿吹散成松散的懸浮狀態進入分選空間。磁性礦粒在磁系的磁場力作用下，被吸在滾筒的表面上，隨滾筒一起向上移動。在移動過程中，由于磁系的極性交替，使磁性礦粒成鏈地進行翻動，在翻動的過程中，夾雜在磁性礦粒中的非磁性礦雜被清除出來，這樣便有效地達到了提高磁性產品的目的。半逆流磁選機對給礦礦漿濃度和粒度變化較敏感，當濃度過大或粒度過大都會影響選礦指標。

3、CTS順流磁選機：給礦方向和滾筒的旋轉方向或磁性礦物移動方向一致。礦漿由給礦斗直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒由滾筒下方槽體兩底板之間的間隙排出，磁性礦粒被吸在滾筒表面上，隨滾筒一起旋轉到磁系邊緣排出，磁性礦排卸處裝有卸礦水管。順流磁選機對礦物選別的適應性較廣，選分空間暢通不容易阻塞，特別適用于含磁性礦物比例較大的磁選工藝。

4、CTN逆流磁選機：給礦方向和滾筒旋轉方向或磁性物移動方向相反。礦漿由給礦斗直接進入到滾筒的磁系下方，非磁性礦粒和磁性很弱的礦粒從槽體底板的尾礦孔排出，磁性礦粒隨滾筒逆著給礦方向移動到給礦上端排入到磁性礦槽中，為減少磁性產品中夾帶著非磁性礦物，在磁性礦排卸前裝有清洗水管，磁性礦排卸處裝有卸礦沖洗水管。逆流磁選機由于磁性礦排出端距給礦口較近，磁翻作用差，所以磁性礦品位要稍低些，但它的尾礦口距給礦口遠，礦漿經過較長的分選區，增加了磁性礦粒被磁力吸引的機會，所有這種磁選機的磁性產品回收率相當高，逆流型磁選機適合于只要求非磁性產品精度的各種礦物。
