臨朐電磁除鐵器電路圖，遠力磁電生產的RCDB系列干式電磁除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。其內部采用電工專用樹脂澆注，自冷式全密封結構，具有磁透深度大，吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起，達到清除的目的，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于煤炭、電力、礦山、冶金、建材、化工等行業。

一、臨朐電磁除鐵器電路圖結構及工作原理

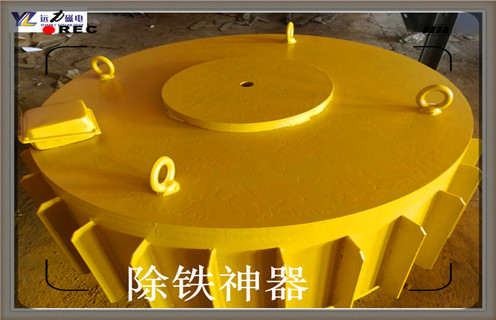

RCDB系列干式電磁除鐵器是一種結構簡單，使用方便，無需維修，運行可靠，成本低，效果良好的磁分離裝置，它由磁系、殼體等部分組成，是環保、高效節能型除鐵設備。

工作原理：除鐵器接通電源后，勵磁系統產生了強大的磁場，當輸送機上的散狀物料經過除鐵器下方時，混雜在物料中的鐵磁性雜物，在磁場力作用下被吸起，當鐵磁性雜物達到一定量時，由電動小車帶動除鐵器脫離輸送帶到達集鐵箱上方，斷電后鐵磁性雜物在重力作用下掉入集鐵箱中?；蛉斯がF(xiàn)場清除。

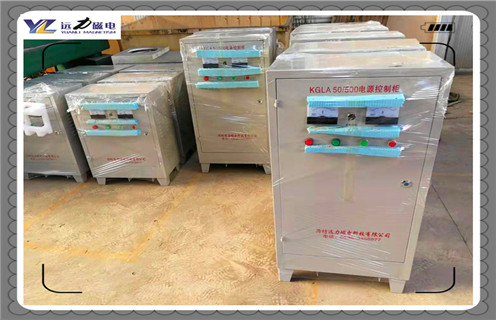

二、臨朐電磁除鐵器電路圖整流控制柜

1.控制柜是除鐵器所需的直流電源的供給裝置，也是整臺除鐵器運行的控制裝置，除鐵器吊裝完畢，可按電器接線圖將除鐵器電源接好;

2.控制柜應置于少塵、干燥、無雨雪侵襲、通風良好且便于操作和觀察的地方;

3.使用前應檢查各電氣元件、連接導線及緊固件有無因長途運輸而造成的松動或損壞，接線應正確區分輸出和輸入端;

4.控制柜至少每季除塵一次，并檢查各電氣接點有無松動，存在問題及時修復;

5.如硅整流二極管損壞，應選用相同型號的二極管更換，但必須注意二極管上的符號“ ”極性是否與原用的相同，否則不能更換;

6.控制柜內所用熔斷器如損壞，查明原因后應按原理圖的額定選擇。
